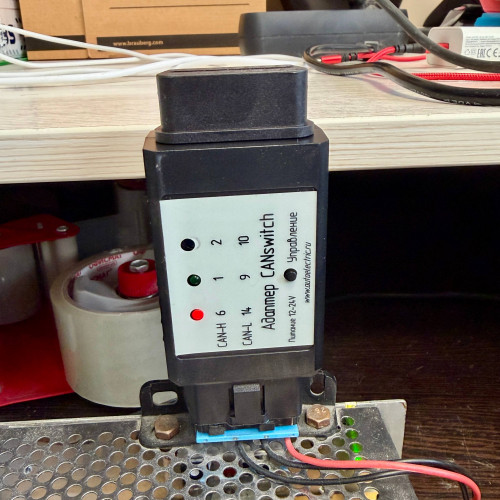

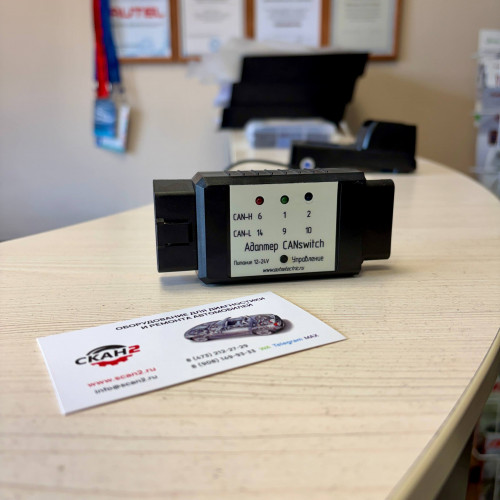

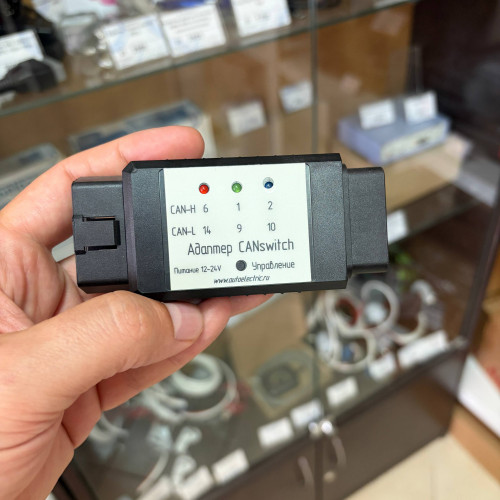

Адаптер CANswitch

При чтении-записи ПО и калибровок ЭБУ грузовых автомобилей с такими блоками управления как Bosch EDC17CV44/45, Bosch MD1CC878/WISE13, Weichai WISE13H,

EQ EDC17CV45, Bosch MD1CC878/WISE13, Bosch MD1CE100/868 и другими, возникает необходимость использования разных линий CAN. Для оперативного переключения между ними используется данный адаптер.

Возможные варианты CAN-H/CAN-L 6/14, 1/9, 2/10 контактов разъема OBD.

Питание:

Питание Адаптера осуществляется от диагностического разъема OBD автомобиля и должно находиться в диапазоне напряжений бортовой сети 12-24 вольта.

Неправильная подача питания НЕДОПУСТИМА и может привести к выходу Адаптера CANswitch или подключенного к нему диагностического оборудования из строя.

Органы управления и индикации:

Кнопка "Управление" служит для переключения между линиями CAN. Через 2 секунды после переключения происходит запоминание выбранной пары. При

отключении питания и подаче его снова включается ранее выбранная пара.

Красный индикатор указывает на подключенную пару CAN-H/CAN-L 6/14 контактов разъема OBD

Зеленый - CAN-H/CAN-L 1/9 контактов разъема OBD

Синий - CAN-H/CAN-L 2/10 контактов разъема OBD

Подключение:

Адаптер подключается между разъемом OBD программатора и разъемом OBD автомобиля.

В Адаптере CANswitch линии питания, K-line (7) и L-line (15) транслируются от входа на выход, обеспечивая питание подключенного диагностического оборудования и прямое прохождение линий K-line и L-line.

Адаптер не имеет привязки к конкретному ПО и может работать с любым программатором блоков управления.

В Адаптере имеется встроенный терминальный резистор 120 Ом, который подключается только к выбранной паре CAN-H/CAN-L.

Гарантия:

На данный продукт распространяется стандартная гарантия 1 год
