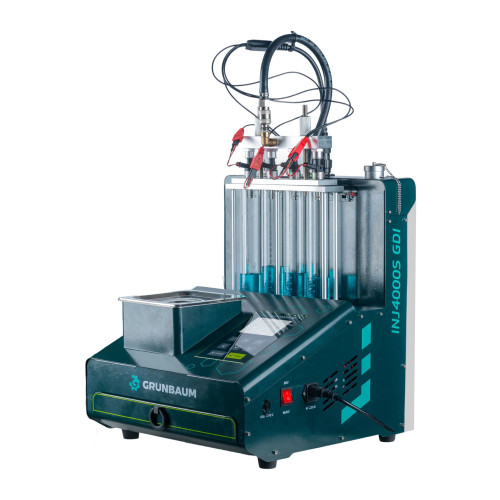

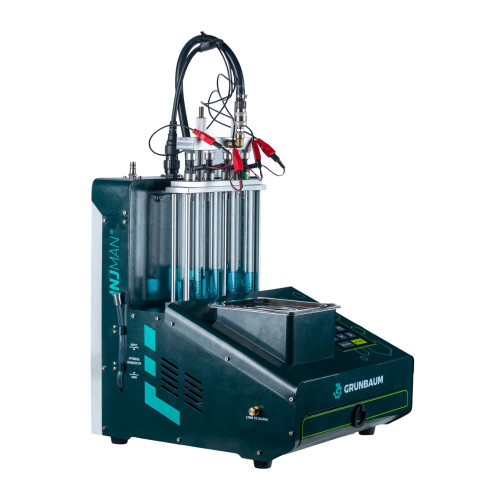

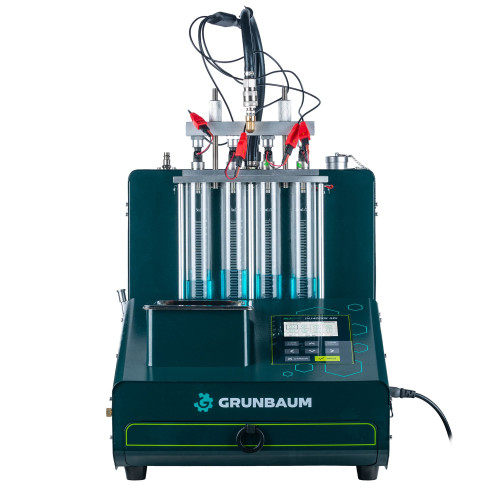

Стенд УЗ INJMAN INJ4000S GDI, для 4-х форсунок

Назначение

Профессиональная установка для СТО предназначена для комплексной диагностики и ультразвуковой очистки бензиновых форсунок систем непосредственного и распределенного впрыска. Обеспечивает тестирование форсунок MPI, GDI, FSI и TGDI (кроме пьезоэлектрических). Разработана с учетом специфики российского и СНГ рынка и обеспечивает максимальное покрытие автопарка.

Диагностические возможности

• Проверка герметичности тестовой жидкостью: визуальный контроль в прозрачных мерных колбах при давлении 0,1-9,0 бар + автоматический контроль падения давления цифровым датчиком с точностью 0,1 бар.
• Проверка герметичности воздухом (AIR TEST): пневматический тест при давлении 3-8 бар для выявления микроутечек форсунок GDI, недоступных визуальному контролю.
• Тест производительности форсунок: измерение объема впрыска в мерных колбах с регулировкой длительности импульса 0,5-25 мс (шаг 0,1 мс) и имитацией оборотов двигателя 100-9900 об/мин (шаг 100 об/мин).
• Тест факела распыла: визуальная оценка качества распыла в режиме с жидкостью и комбинированном режиме с одновременной подачей жидкости и воздуха для проверки форсунок GDI.
• Электрическая диагностика: измерение сопротивления обмотки с точностью 0,1 Ом, определение минимального импульса открытия форсунки, выявление короткого замыкания, обрыва цепи и межвиткового замыкания.

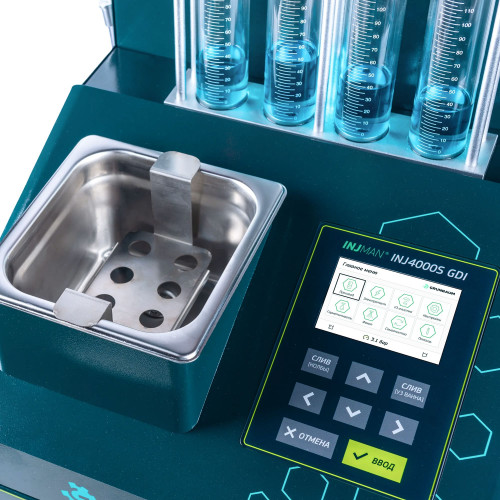

• Ультразвуковая очистка: удаление нагара и смолистых отложений во встроенной УЗ-ванне мощностью 60 Вт.
• Два автоматических режима: стандартный (~10 минут) и расширенный (~10+ минут) для комплексной диагностики с последовательным выполнением тестов.

Основные пользовательские функции

• Автоопределение форсунок: автоматическое распознавание количества подключенных форсунок (от 1 до 4 шт) через анализ сопротивления обмотки.
• Самопроверка системы: автоматическая проверка при запуске датчиков давления, электрических цепей и наличия тестовой жидкости в баке.
• Защита от работы без жидкости: автоматическая остановка насоса при падении давления для предотвращения повреждения оборудования, блокировка запуска тестов при низком уровне жидкости.
• Режим самоочистки стенда: продувка форсунок и топливных линий сжатым воздухом за 10 секунд для полного удаления тестовой жидкости между диагностиками.
• Цифровой контроль давления: датчик давления с точностью 0,1 бар в диапазоне 0,1-9,0 бар для жидкости, регулятор с манометром для воздуха 3-8 бар.
• Автоматический слив мерных колб: после завершения тестов производительности для ускорения процесса диагностики.
• Цветной TFT-дисплей: 480×320 пикселей, 65 000 цветов с полной русификацией интерфейса и цифровым отображением всех параметров.
